冨士端子工業株式会社製

本製品メーカー:冨士端子工業株式会社

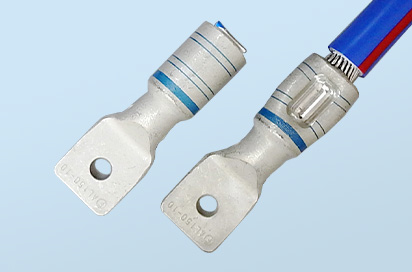

アルミ導体用圧着端子 図面


アルミ導体用圧着端子寸法表
ケーブルサイズ
(mm2)
型番 適用ボルト 寸法(mm) 圧着ガイド線/
ダイス色調
ダイス型番
W T (A) B C φD φd1 φd2 (L)
38 AL38-8 M8 20.0 3.8 22.0 10.0 22.0 15.0 8.5 9.0 62.0 AL-38DP
60 AL60-8 M8 24.0 5.0 26.0 12.0 26.0 20.0 11.0 9.0 73.0 AL-60DP
100 AL100-10 M10 28.0 7.1 30.0 14.0 32.0 25.0 14.0 11.0 90.0 AL-100DP
150 AL150-10 M10 36.0 8.3 38.0 18.0 36.0 28.0 17.0 11.0 106.0 AL-150DP

(注) 導体挿入孔にはコンパウンドが内包されています。

(注) ヘッド型番:AL-38-150HLD

圧着端子カバーの仕様

黒・白・青・赤

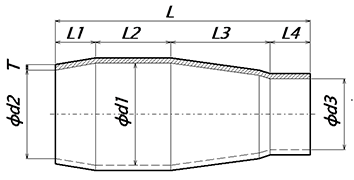

圧着端子カバー 図面

圧着端子カバー寸法表
ケーブルサイズ
(mm2)
寸法(mm) 出荷単位
φd1 φd2 φd3 L L1 L2 L3 L4 T
38 17.0 15.5 13.5 60.0 20.0 25.0 5.0 10.0 1.5 10個/袋
60 21.5 20.0 16.0 75.0 20.0 30.0 15.0 10.0 1.5 10個/袋
100 27.0 25.5 21.0 85.0 25.0 25.0 20.0 15.0 1.7 10個/袋
150 30.5 29.0 23.0 90.0 30.0 30.0 20.0 10.0 2.0 10個/袋
