布設作業を量化

らくらくアルミケーブルシステム

  • かるい30~50%
    軽量化

  • かんたん1/2の力で
    剥ぎとれる

  • 柔らかい1/3の柔らかさ

アルミ導体ケーブルと関連部材・工具からなるシステムです。


らくらくアルミケーブル(高機能型低圧アルミ導体CVケーブル)

銅導体CVケーブルに比べ圧倒的な軽さ・柔らかさを実現しました。

規格・仕様

電線の未来標準

らくらくアルミケーブルは、従来の銅導体CVケーブルと同等の性能を持たせるため、
下記に示す規格に基づき設計し製造しています。

規格No 準拠規格名 適用範囲
JIS C3605 600Vポリエチレンケーブル 600V 銅導体CVケーブル
JCS 4348 600V アルミ導体架橋ポリエチレンケーブル 600V アルミ導体CVケーブル

ケーブル仕様比較表

銅導体ケーブル(600V CVT) アルミ導体ケーブル(600V AL-CVT)
公称断面積 仕上外径 概算質量 許容電流(注1)
(気中暗渠)
公称断面積 仕上外径 概算質量 許容電流(注1)
(気中暗渠)
mm2 約mm kg/km A mm2 約mm kg/km A
22 24 870 110 38 28 680 120
38 28 1370 155 60 33 985 160
60 33 2070 210 100 41 1520 225
100 41 3360 290 150 47 2060 295
150 47 4830 380 200 55 2770 365
250 60 3330 420
200 55 6470 465 325 66 4130 500
250 60 8030 535 400 72 4930 575

(注1) JCS 0168-2:2016準拠(1回線の場合、基底温度40℃、導体最高許容温度90℃)

アルミ導体ケーブルを使った製品群ハイブリッドケーブル

ハイブリッドCVT

らくらくアルミケーブルの両端に、銅導体CVケーブルを工場で接続加工

ハイブリッドBH

幹線に「らくらくアルミケーブル」を採用し、分岐線は銅導体CVケーブルを工場加工で接続

関連部材・工具

らくらくアルミケーブル専用関連部材

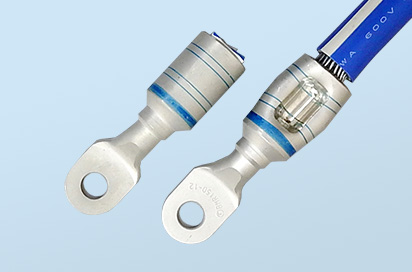

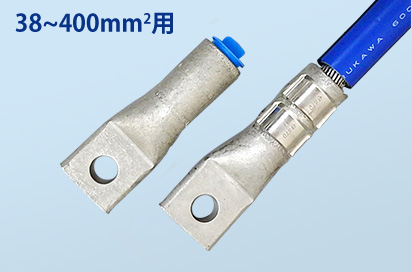

  • 圧縮端子

    らくらくアルミケーブルとの組み合わせで信頼性評価確認済み

  • 端子台

    らくらくアルミケーブルと銅導体ケーブルの組み合わせで信頼性評価確認済み

  • 接続材

    布設現場で接続・分岐ができます。

らくらくアルミケーブル専用工具

  • アルミらくらくソケット

    らくらくアルミケーブルの端末口剝きと同時に、導体ブラッシングが可能

  • アルミ端子圧縮工具

    らくらくアルミケーブル専用圧縮ヘッド・ダイスを用意しました

施工事例

(株)JSP様関西工場新築工事

ビル・マンション

太陽光発電所

その他案件多数
