皮剥ぎブラッシング
-
① 電動ドリルドライバーにアルミらくらくソケットをセット
-

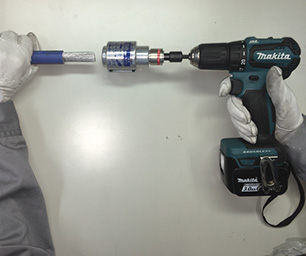

② ケーブルをセット
-

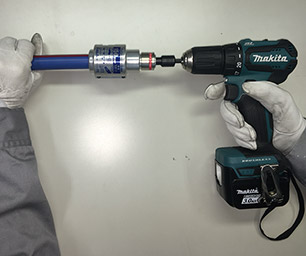

③ 皮剥ぎとブラッシングが一発完了
端子取り付け
圧着端子
-

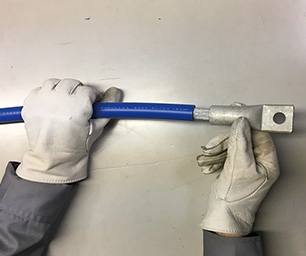

④ 端子挿入 (コンパウンド塗布）
-
⑤ 端子圧着接続
-

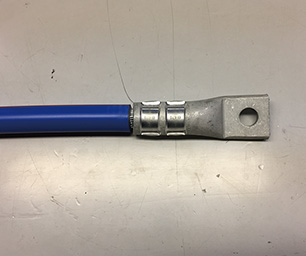

⑥ 圧着完了
-

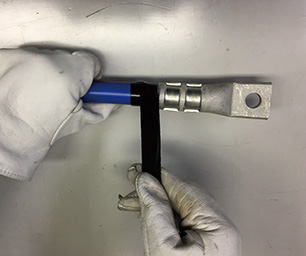

⑦ 防水処理（自己融着テープ巻）
圧縮端子
-
④ 端子挿入 (コンパウンド塗布）
-

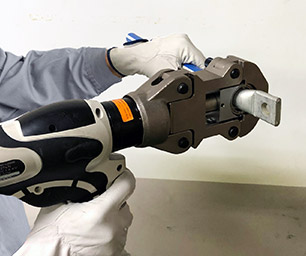

⑤ 端子圧縮接続
-
⑥ 圧縮完了
-
⑦ 防水処理（自己融着テープ巻）
端子台へ接続
-

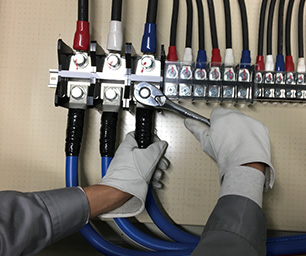

⑧ 端子台へ配線
-

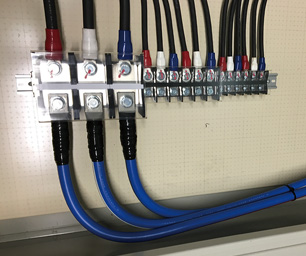

⑨ 作業完了
拡張バーなどを使用してブレーカーへの直接接続も可能です。
アルミらくらくソケット
らくらくアルミケーブルの皮剥ぎと同時に、アルミ導体ブラッシングが可能
| 品名 | 適合ケーブルサイズ（mm2） | 剥き幅（mm） |
|---|---|---|
| アルミらくらくソケット38 | 38 | 25～48 |
| アルミらくらくソケット60 | 60 | 25～40 |
| アルミらくらくソケット100 | 100 | 35～50 |
| アルミらくらくソケット150 | 150 | 35～50 |
| アルミらくらくソケット200 | 200 | 45～60 |
| アルミらくらくソケット250 | 250 | 70～85 |
| アルミらくらくソケット325 | 325 | 75～90 |
| アルミらくらくソケット400 | 400 | 75～90 |
（注）
アルミらくらくソケットⅡはドリルドライバーでご使用いただけます。
最大トルクが40N・m 以下となるものを選定下さい.
（注） 万が一、40N・m 以上の出力があるドライバーをご使用の場合にはゆっくりと回転させて、ケーブル導体にアルミらくらくソケットの刃が当たらないように注意してお使い下さい。
（注） マルチインパクトドライバーの場合には必ずドリルモードに切り替えてご使用ください。
（注） インパクトドライバーや電気ドリルに取り付けて使用しないでください。
（注） AL-IV には対応していません。
アルミ端子圧着工具
らくらくアルミケーブル専用圧着工具・ダイスを用意しました

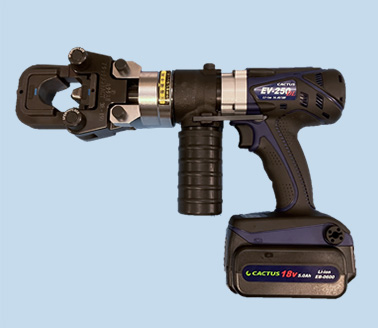

アルミ端子圧縮工具
らくらくアルミケーブル専用圧縮ヘッド・ダイスを用意しました
